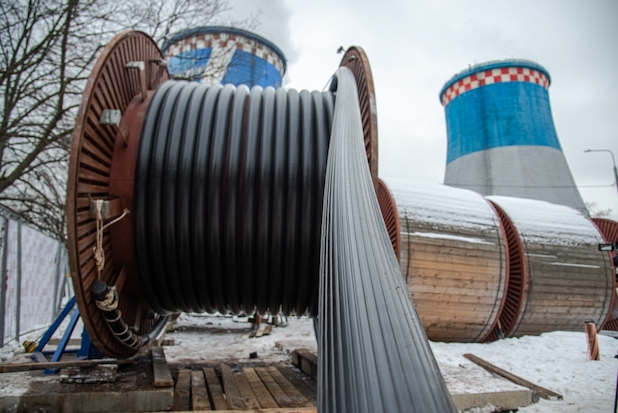

«Россети Московский регион» завершили реконструкцию кабельной линии 110 кВ «ТЭЦ 20 – Москворецкая № 1, 2». Это более 3,5 км, из них более 2,3 км проложено методом горизонтально направленного бурения. Он позволяет прокладывать кабельные линии в плотной городской застройке, пересекать дороги и участки, насыщенные коммуникациями.
Ранее на высоковольтных линиях применяли маслонаполненные кабели. Так называют кабели с бумажной изоляцией, пустоты в котором наполнены маслом под давлением. Сами жилы обмотаны пропитанной минеральным маслом бумагой. Количество слоев бумажной изоляции и ее характеристики зависят от мощности высоковольтной линии. Обмотанные изоляцией кабели оборачивают экранами из полупроводящей бумаги и металлизированной бумаги, затем сверху надевают защитную оболочку из свинца и закачивают внутрь под давлением кабельное масло. Снаружи такие кабели дополнительно защищены либо лентой из поливинилхлорида, либо резиновой лентой, к этому добавляется медная или алюминиевая лента. Более мощные имеют настоящую броню из битума, стальных оцинкованных проволок. Маслонаполненный кабель укладывают в стальную трубу, тоже наполненную кабельным маслом.
Маслонаполенные кабели используются давно. Однако сейчас они считаются устаревшими. У них есть ряд недостатков: они дороги в производстве, их сложно перевозить — они тяжелые. При низких температурах повышается вязкость масла и снижается пропускная способность кабеля. Наконец, при прокладке по местности с перепадом высот возникают проблемы, так как давление масла должно быть постоянным на всей протяженности кабеля.
Кроме того, несмотря на мощную защиту, бывают случаи утечки масла с загрязнением окружающей среды.
Поэтому сейчас «Россети» проводят замену устаревших маслонаполненных кабелей на кабели с изоляцией из сшитого полиэтилена. «Сшивка» означает, что полиэтилен был обработан на молекулярном уровне. При этом между макромолекулами полиэтилена возникли поперечные связи. В итоге образуется трехмерная структура, которая и определяет высокие электрические и механические характеристики изоляции. Такой кабель выдерживает большой диапазон температур, обладает лучшей гигроскопичностью, чем маслонаполненный. У него большая пропускная способность, допустимая температура жил на 15–30% выше, чем для маслонаполненного кабеля. Кроме того, у него меньше вес и лучше гибкость, чем у маслонаполненного — его легче прокладывать. Повредить кабель из сшитого полиэтилена сложнее, а для экологии он безопасен — не содержит жидких компонентов.
Целевая программа по замене кабелей стартовала в 2017 году и рассчитана до 2032 года. Для повышения надежности электроснабжения столичных потребителей планируется заменить 334,5 км кабельных ЛЭП. На данный момент из них модернизировано 112 км.
Майя Пчёлкина.
Фото предоставлено «Россети — Московский регион»
